KI im Geometrieunterricht

Hauptprojekt: Alu-Profil 40 × 40

Profil mit Vorlage

Unsere Konstruktion (rot) überlagert mit dem Datenblatt des Originalprofils.

SVG

Fertiger Schnitt

Profilquerschnitt mit 45°-Schraffur. Alle Rundungen (R4.5, R2, R1, R0.5), Kreisbögen, Eckaussparungen.

SVG

Reine Kontur

Profilquerschnitt ohne Schraffur — die geometrische Basis für alle weiteren Exporte.

SVG

Technische Zeichnung A4

Normgerechte Bemaßung, Schriftfeld nach EN ISO 7200, Schnittdarstellung 2:1 + 1:1.

SVGA4

3D-Druck (Bambu Lab X1 Carbon)

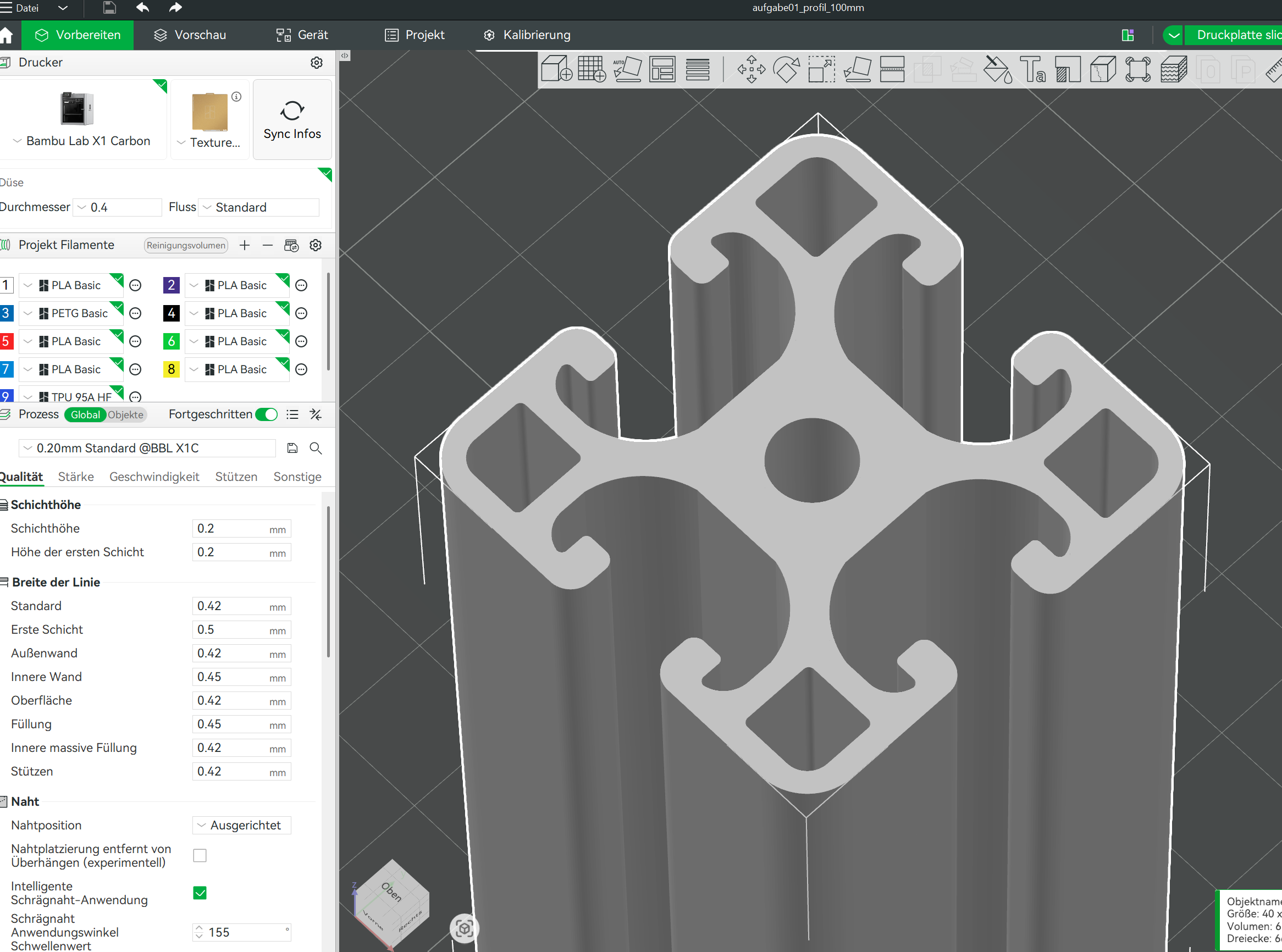

Profil 100mm

Erfolgreich gedrucktes Alu-Profil. Alle Rundungen und Kreisbögen korrekt.

STL

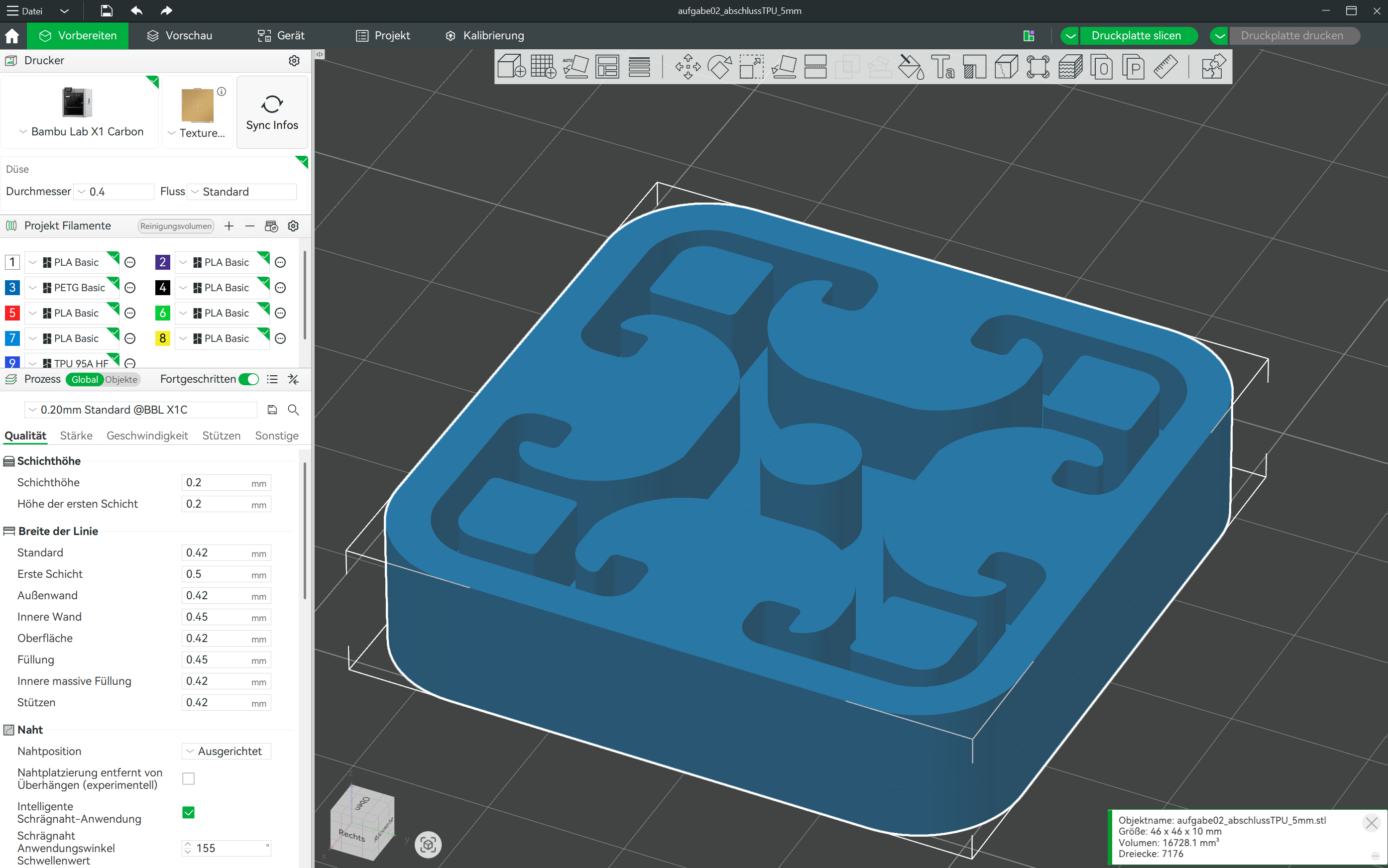

TPU-Fußkappe

Flexible Abschlusskappe (TPU 95A), 5mm hoch, 46×46mm. Verzahnung passt exakt ins Profil.

STL

TPU-Verbindungsstück

Flexibler Verbinder (40mm hoch), verbindet zwei Profile. Profil-Durchbruch ohne Bohrung/Pockets.

STLSVG

FAIL: „Aluminium on Steroids"

Bögen invertiert beim STL-Export — Y-Achsen-Inversion vergessen. Sweep-Flag korrigiert → Erfolg.

FAIL

Risse & Projektionen

Schrägriss (manuell)

Kavalierprojektion 30°. Manuell Kante für Kante aufgebaut — Tangentenpunkte, Silhouetten.

SVG

Schrägriss (CadQuery HLR)

Automatische Hidden Line Removal mit CadQuery/OpenCASCADE. SVG-Export noch problematisch.

CadQuery

Dreitafelprojektion

Aufriss (Schnitt), Grundriss, Kreuzriss. Rissachsen, Ordner, 45°-Bögen, verdeckte Kanten.

SVG

Pyramide Schrägriss

Quadratische Pyramide 50×50, h=70. Kavalierprojektion mit verdeckten Kanten.

SVG

Pyramide Dreitafel

Aufriss, Grundriss, Kreuzriss mit Ordnern und 45°-Übertragung.

SVG

TPU-Kappe Zeichnung

A4-Zeichnung der TPU-Abschlusskappe. Draufsicht Basis + Schnitt Verzahnung.

SVGA4

Aufgabensammlungen

GZ — 10 Aufgaben (Shapely)

Geometrisches Zeichnen Sek I. Quader, Pyramide, Abwicklungen, Durchdringung, Schrägriss.

HTML10 SVGs

GZ — CadQuery-Vergleich

Dieselben 10 Aufgaben mit CadQuery + HLR. Automatische Sichtbarkeit, echte 3D-Projektion.

CadQueryVergleich

DG — 10 Aufgaben

Darstellende Geometrie Oberstufe. Kegelschnitte, Schatten, Durchdringung, Perspektive, Torus.

HTML10 SVGs

Tool-Vergleich

CadQuery vs build123d vs OpenSCAD

Dasselbe Profil mit drei verschiedenen CAD-Tools. SVG-Import + parametrisch.

3 ToolsVergleich

Dokumentation & Protokolle

📋

35+ Schritte dokumentiert

Konstruktionsprotokoll

Alle Schritte, Fehlversuche, Korrekturen. Bewertung von Mensch und KI. Bilder bei jedem Schritt.

HTML

📐

Manuell vs. CadQuery HLR

Schrägriss-Protokoll

Der Kampf um den Schrägriss: manuell gescheitert, CadQuery als Lösung.

HTML

🎯

Kernkompetenzen der Zukunft

Präsentationsnotizen

Zusammenfassung für das Referat. Tool-Vergleich, Statistik, Erkenntnisse, Fazit.

HTML

📁

Schritt-für-Schritt SVGs

Konstruktionsschritte

Einzelne SVGs für jeden Konstruktionsschritt inkl. FAIL-Varianten und Overlays.

24+ SVGs

Ausgangslage

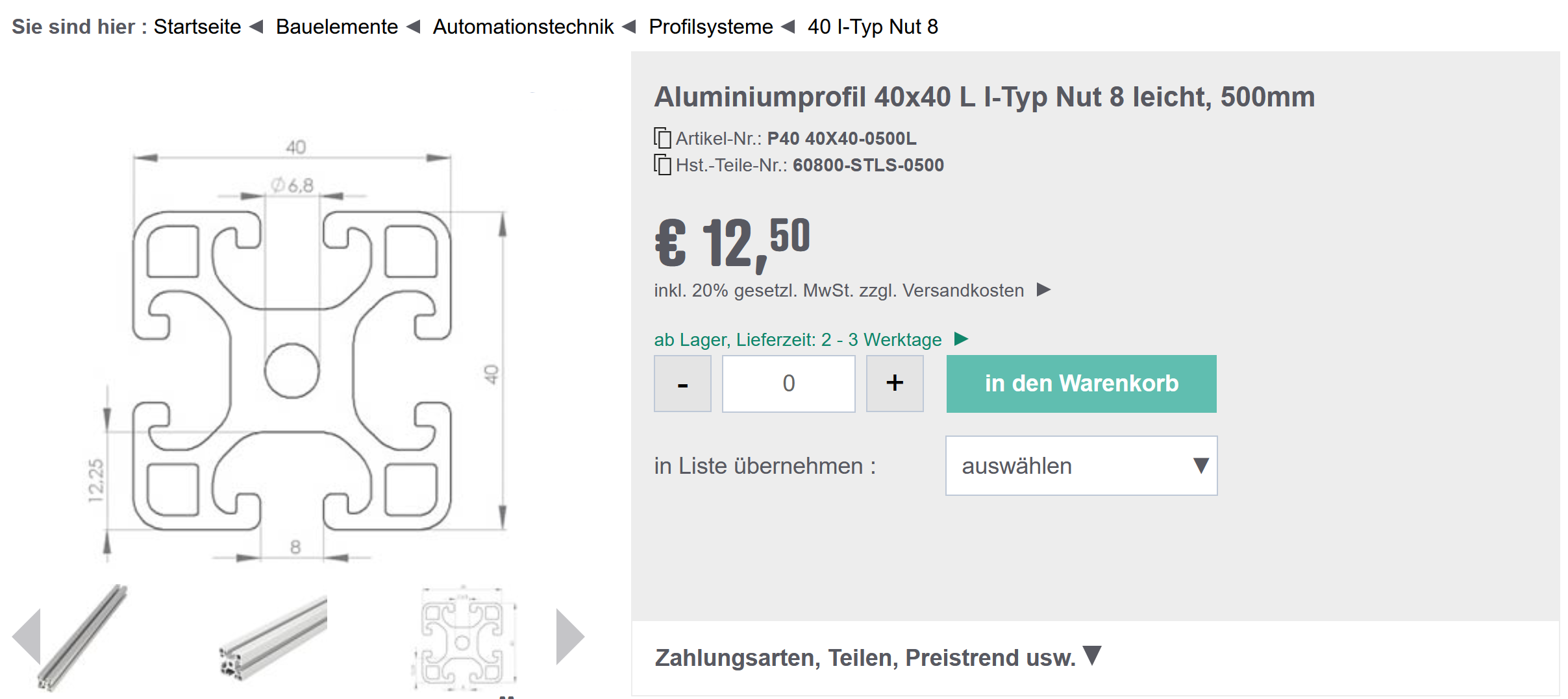

Reichelt Produktseite

Aluminiumprofil 40×40 L I-Typ Nut 8, 500mm. Art.Nr. 60800. Die Vorlage für alles.
